阻燃材料是能夠抑制或者延滯燃燒而自己并不容易燃燒的材料，廣泛應用于服裝、石油、化工、冶金、造船、消防、國防等領域。阻燃材料主要有有機和無機，鹵素和非鹵。有機是以溴系、氮系和紅磷及化合物為代表的一些阻燃劑，無機主要是三氧化二銻、氫氧化鎂、氫氧化鋁，硅系等阻燃體系。下面就和小編一起來了解一下阻燃材料的等級及阻燃材料有哪些特性吧。

阻燃材料的制品主要可分為阻燃織物、阻燃化學纖維、阻燃塑料、阻燃橡膠、防火涂料、阻燃木質材料及阻燃紙、無機不燃填充材料等7大類。

阻燃材料等級

UL94阻燃等級共有12種：HB、V-0、V-1、V-2、5VA、5VB、VTM-0、VTM-1、HBF、HF-1、HF-2.

可燃性UL94等級是應用最廣泛的塑料材料可燃性能標準。它用來評價材料在被點燃后熄滅的能力。根據(jù)燃燒速度、燃燒時間、抗滴能力以及滴珠是否燃燒可有多種評判方法。每種被測材料根據(jù)顏色或厚度都可以得到許多值。當選定某個產(chǎn)品的材料時，其UL等級應滿足塑料零件壁部分的厚度要求。UL等級應與厚度值一起報告，只報告UL等級而沒有厚度是不夠的。

塑料阻燃等級由HB，V-2.V-1向V-0逐級遞增：

1、HB：UL94標準中最底的阻燃等級。要求對于3到13 毫米厚的樣品，燃燒速度小于40毫米每分鐘;小于3毫米厚的樣 品，燃燒速度小于70毫米每分鐘;或者在100毫米的標志前熄滅。

2、V-2：對樣品進行兩次10秒的燃燒測試后，火焰在60秒內(nèi)熄滅。可以有燃燒物掉下。

3、V-1：對樣品進行兩次10秒的燃燒測試后，火焰在60秒內(nèi)熄滅。不能有燃燒物掉下。

4、V-0：對樣品進行兩次10秒的燃燒測試后，火焰在30秒內(nèi)熄滅。不能有燃燒物掉下。

UL1581中的電纜燃燒方式：

1、VM-1：垂直燃燒測試(UL電線阻燃等級)

2、FT1：垂直燃燒測試;

3、FT2：水平燃燒測試;

4、FT4：垂直燃燒測試;

5、FT6：水平燃燒和煙熏測試。(FT類的燃燒等級是CSA標準的電纜線燃燒等級)

以上級別中：VM-1與FT1同一個等級。FT2最容易通過，等級最低。(FT6>FT4>FT1>FT2)。

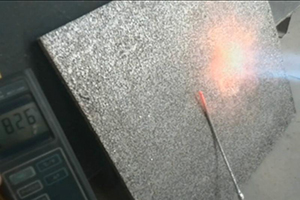

阻燃材料特性

新型綠色環(huán)保阻燃材料特性

1、高阻燃、低發(fā)煙。氧指數(shù)可達56%，煙密度小于5.1200℃不燃燒，遇火只碳化無滴落物。

2、絕緣性好，導熱系數(shù)低。酚醛泡沫材料是由“密閉式小氣泡”組成，能良好阻斷溫度形成的熱對流現(xiàn)象。其導熱系數(shù)為0.02～0.03w/mk,達到節(jié)約能源的目的。

3、耐候性穩(wěn)定，耐熱性較高。酚醛保溫發(fā)泡材料使用溫度為-60℃～150℃， 尺寸穩(wěn)定,不吸水，抗老化，使用壽命長。

4、無氟發(fā)泡，無毒無味，是綠色環(huán)保建材。發(fā)泡過程不使用氟氯碳化物，配比合理，反應完全，形成的化合物無殘留毒物，無任何氣味，耐酸耐堿，對于酸性堿性具有良好的抵抗性。

電纜阻燃材料

由于電纜老化而導致短路、自燃等原因引起的電氣火災事故日趨頻繁，造成的損失日益嚴重。而電纜阻燃材料對于電纜的防火性能都有較大的影響。

電纜阻燃材料是在以基體聚合物(或稱樹脂)為主體，加入增塑劑、熱穩(wěn)定劑、潤滑劑、抗氧化劑、抗紫外線劑等的體系中增加了阻燃成分，從而起到阻止材料被引燃和抑制火焰?zhèn)鞑サ淖饔谩?

電纜阻燃材料材料主要分為含鹵阻燃材料和無鹵阻燃材料。

含鹵阻燃材料

由于在燃燒受熱時發(fā)生分解放出鹵化氫，鹵化氫能夠捕捉活性自由基HO根，從而使材料的燃燒延緩或熄滅，達到阻燃的目的。常用的有聚氯乙烯、氯丁橡膠、氯磺化聚乙烯、乙丙橡膠等材料。

低煙低鹵阻燃材料

主要針對聚氯乙烯和氯磺化聚乙烯兩種材料而言。在聚氯乙烯的配方中加入CaCO3和A(lOH)3.硼酸鋅及MoO3可以減少阻燃聚氯乙烯的HCL釋放量和發(fā)煙量，從而提高材料阻燃性，減少鹵素、酸霧、煙霧的排放量，但可能使氧指數(shù)稍有下降。當添加劑用量較大時，也會使材料的機械性能和電性能有所下降。

無鹵阻燃材料

聚烯烴是無鹵材料，由碳氫化合物組成，在燃燒時分解出二氧化碳和水，不產(chǎn)生明顯的煙霧和有害氣體。聚烯烴主要包括聚乙烯(PE)、乙烯—醋酸烯聚物(E-VA)。這些材料本身并不具有阻燃性，需要添加無機阻燃劑和磷系列阻燃劑，才能加工成實用的無鹵阻燃材料。為了改善聚烯烴的表面活性，可在配方中加入表面活性劑;或者在聚烯烴中混入含有極性基團的聚合物進行共混，從而提高阻燃填充劑的用量，改善材料的機械性能和加工性能，同時獲得較好的阻燃性。

PC阻燃材料

聚碳酸酯(Polycarbonate)，縮寫為PC，是一種無色透明的無定性熱塑性材料，廣泛應用于電子電氣、建筑、包裝、醫(yī)療器械、光學儀器、交通運輸?shù)阮I域，并迅速向航空、航天、計算機等領域發(fā)展。

阻燃PC的阻燃原理就是催化PC在燃燒時的成炭，從而達成阻燃的目的。目前PC用阻燃劑有四溴雙酚A(TBBPA)、十溴二苯醚(DBDPO)、聚二溴苯醚(PDBPO)、十四溴二苯氧基苯(DBDPOB)等。

PC阻燃材料性能

聚碳酸酯(PC)具有突出的沖擊性能、透明性、尺寸穩(wěn)定性，優(yōu)良的力學性能和電性能，較高的玻璃化轉變溫度(140-150℃)、熱變形溫度(132-138℃)，以及較寬的使用溫度范圍(-60-120℃)。同性能接近的聚甲基丙烯酸甲酯相比，聚碳酸酯的耐沖擊性能好，折射率高，加工性能好。聚碳酸酯(PC)耐酸，耐油，但不耐強堿。

以上就是小編為大家分享的阻燃材料的等級及阻燃材料有哪些特性就先介紹到這里了，希望對大家有所幫助。相信大家看完上文，對阻燃材料也有了更多的了解。如果想要了解更多相關知識，請繼續(xù)關注本站，本站后續(xù)將為大家呈現(xiàn)更多建材內(nèi)容。
