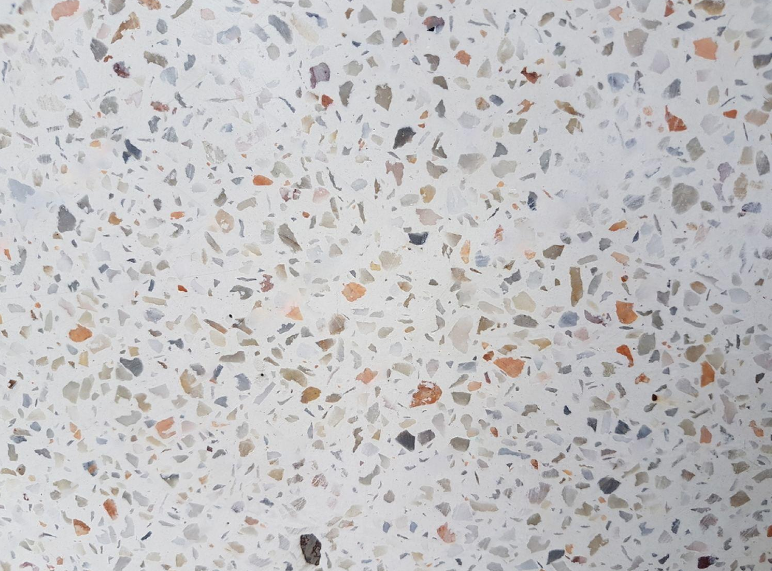

一、水性環(huán)氧水泥磨石

材料特點(diǎn)

水乳環(huán)氧水泥磨石料是一種地面快速鋪設(shè)材料，以水性環(huán)氧樹脂高分子聚合乳液和流變態(tài)水泥、莫氏硬度≥7骨料科學(xué)精配而成的一種自流型地坪快速施工材料?？砂葱枵{(diào)色，硬化后與陶瓷磚、釉面磚、通體磚、大理石等飾面材料一樣，通體致密、防水抗?jié)B。

水性環(huán)氧水泥磨石料不含重金屬、鹵代烴、苯系物、甲醛、 VOC 揮發(fā)物質(zhì)，符合綠色環(huán)保要求; 無味，不燃不爆、易于貯存，可按照一般貨物進(jìn)行儲(chǔ)運(yùn)。

二、主要用途

環(huán)氧水泥地坪

澆注較大面積的薄層地坪，也可以作為地坪壞損的快速修補(bǔ)材料使用。

地面快速換裝

替代鋪貼陶瓷磚進(jìn)行快速換裝施工，自流平且可以流淌填平所有地面角落，且工期一般為24~48小時(shí)。

薄層型水乳環(huán)氧水泥磨石料

厚度在3mm~20mm之間，細(xì)骨料最大粒徑在4.75mm以內(nèi)，粗骨料最大粒徑在16mm以內(nèi)。生產(chǎn)薄層型水性環(huán)氧水泥磨石料的原材料配合比：

細(xì)骨料

規(guī)定，級(jí)配良好且含泥量少的河砂、江砂、石英砂、彩砂。

粗骨料

符合 GB /T14685《建筑用卵石和碎石》規(guī)定，質(zhì)地堅(jiān)硬潔凈的碎石、彩色碎石、鵝卵石。石子的最大粒徑≤31.5mm，通常采用二種規(guī)格的石子進(jìn)行摻配且優(yōu)選體積密度較大的摻配方案。如：5~31.5mm連續(xù)級(jí)配采用20~30%的5~16mm碎石與70~80%的16~31.5mm碎石進(jìn)行摻配，5~25mm連續(xù)級(jí)配采用20~30%的5~16mm碎石與70~80%的10~25mm碎石進(jìn)行摻配。

厚層構(gòu)造

地坪由磨石層和硬化防污層兩部分組成，厚度在20mm以上。

三、施工工藝

基礎(chǔ)處理

清理地面雜物，不得有浮土，修補(bǔ)空鼓及較大裂紋。

對(duì)于特別光滑或者有油污、油脂之類的覆蓋物且無法清除洗掉的地面，應(yīng)采取拋丸機(jī)、銑刨機(jī)等機(jī)械進(jìn)行表面鑿毛處理。

如基礎(chǔ)層有粉化、疏松、起砂現(xiàn)象，應(yīng)先用 HQG -4"環(huán)氧膠做浸潤性硬化處理。

當(dāng)基層存在0.2mm以上寬度裂縫時(shí)，宜獻(xiàn)才藝機(jī)械切割的方式將裂縫切成20mm深、20mm寬的 V 型槽，然后用水性環(huán)氧水泥磨石料漿料填補(bǔ)、抹平。

預(yù)設(shè)分割條

根據(jù)預(yù)設(shè)分割尺寸，彈出縱橫兩個(gè)方向的分隔條?；蚋鶕?jù)設(shè)計(jì)要求，彈出相應(yīng)圖案的分割線。

界面處理

如有油污、脫模劑等必須先做清除處理。對(duì)于特別光滑的基層 做鑿毛粗糙化處理，或者涂刷 HQG -2"環(huán)氧膠做界面劑。

澆注攤鋪

先邊后中，順序澆筑攤鋪拌和好的水乳環(huán)氧水泥磨石料漿料。

消泡處理

采用消泡滾筒均勻地滾壓消泡，確保表面平整，漿料密實(shí)，露出漿料的石子分布均勻。

干燥養(yǎng)護(hù)

澆筑攤鋪后需養(yǎng)護(hù)24小時(shí)后，方可進(jìn)入下一道工序。

試磨、初磨、磨光

試磨，確保石子不松動(dòng)后，一次進(jìn)行粗磨、細(xì)磨、精磨，磨至表面石子顯露均勻、無缺?，F(xiàn)象、平整光滑且無空隙
